Blue Orb FX + Asus P5N-E SLI


Сабжи:
1) Система охлаждения: Thermaltake CL-P0333 Blue Orb FX for Intel LGA775 & AMD S754/S939/S940/AM2
http://www.verba.ru/price/verba_techinfo2/42806.jpg
2) Материнская плата: S775 ASUS P5N-E SLI, nForce 650i SLI, 1333МГц, 4DDR2 800 Dual Channel, 2PCI-E x16(SLI), PCI-E x1, 2PCI, Звук 5.1, LAN1Gb, 4USB2.0, IEEE1394, 2IDE, 4SATAII RAID, ATX
http://www.asus.com.tw/999/images/pr...474/1474_l.JPG

Вообщем мать я купил раньше (но она на работе осталась), куллер сегодня - здоровый больно (в диаметре). Вот теперь терзают смутные сомнения встанет он на эту мать или нет. Может у кого есть такие сабжи или кто в курсе габаритов. Вообщем задачка простая: не имея самих сабжей определить хватит ли места для Blue Orb FX для установки на эту мать. Ответ дам на следующей неделе (так как проверить смогу практически...) голосуем!

Вот нашёл габариты кулера

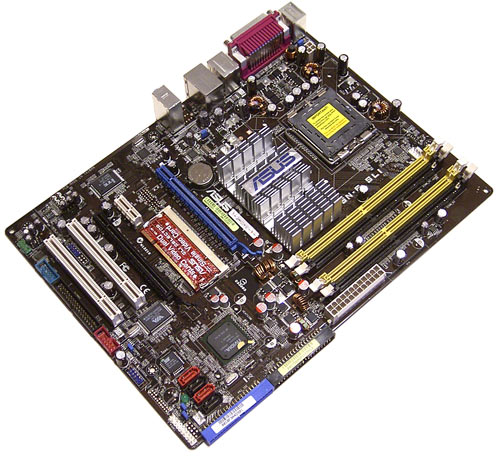

Материнка в изометрии:
http://www.3dnews.ru/_imgdata/img/2007/02/17/41215.jpg

Ну во 1 он уже не встанет из-за радиатора "asus"! Можеш не дёргатси =)

Радиатор для проца идёт конусом вверх, т.е похоже он будет выше радиатора моста...

Вот ещё фотка - тут немного виден конус (в отражении).
http://www.microsell.ua/sm/site/file...alTakeBlue.jpg

Вот нашёл все проекции
http://www.thermaltake.com/product/C...verview_35.gif
Общая высота 8,4 см. Основной диск радиатора приподнят получается где-то на 3-3,5 см.
Осталось выяснить на сколько торчит вверх радиатор моста на материнке.

Вот нашёл хорошую фотку
http://lib.store.yahoo.net/lib/xoxide/blue-orb-II-3.jpg
Размер материнки - ATX форм-фактор, 244 x 305 мм;
ЗЫ щас буду играться в фотошопе... ;)

Вот такая фигня получилась в одинаковом масштабе
http://hashcracking.info/mb.png
Я думаю всё-таки поместится...

-=lebed=- а нах ты взял такой мощный кулер? будешь разгонять процесор?если не будешь разгонять процесор возьми что нибудь поменьше,а если посмотреть на кулер и материнку то видно что кулер не поместиться на материнку,а если даже поместится он будет заслонять слоты для оперативной памяти и будет закрывать радиатор что может очень плохо сказаться для компа в будущем.
что то я разогнался)

Конечно брал для разгона (буду Q6600 2,4 разгонять до 3,6Гг) Как видно слоты оперативки не заслоняет, вот радиатор моста немного сверху прикроет, согласен (но с другой стороны куллер будет, имхо, дополнительно отводить и от него тепло...) Когда всё соберу, отпишусь...
ЗЫ -=lebed=- знает, что делает ;) (правда я хотел взять Blue Orb II, но его не было, поэтому взял FX)

Вот как он стоит на другой матери
http://www.f13pc.pt/imagens/produtos...UE_ORB_FX4.jpg

если будешь разгонять взял бы сразу материнку с водяным охлаждением,было бы намного эфективнее, мог бы и до 4Гг разогнать,решай сам, как установишь кулер отпишись подошло или нет,ок?
